    计算机电缆

    您当前所在位置：产品及解决方案 - 通信线缆 - 产品分类 - 特种电缆 - 计算机电缆

    计算机与仪表电缆

    执行标准

    GB/T 19666-2005 《阻燃与耐火电线电缆通则》，TICW/06-2009《 计算机与仪表电缆》
    产品描述

    一、产品概述

    本产品适用于额定电压U0/U为300/500V及以下的输配电线路上。

    适用于电子计算机系统、监控回路、自动化控制系统的信号传输及检测仪器、仪表连接用连接线。

    二、型号及名称

    型 号中 文 名 称
    DJYPV(DJYJPV)铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铜丝分相屏蔽计算机电缆
    DJYVP(DJYJVP)铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铜丝总屏蔽计算机电缆
    DJYPVP(DJYJPVP)铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铜丝分相和总屏蔽计算机电缆
    DJYVP2(DJYJVP2)铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铜带总屏蔽计算机电缆
    DJYP2V(DJYJP2V)铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铜带分相屏蔽计算机电缆
    DJYP2VP2(DJYJP2VP2)铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铜带分相和总屏蔽计算机电缆
    DJYVP3(DJYJVP3)铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铝塑复合膜总屏蔽计算机电缆
    DJYP3V(DJYJP3V)铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铝塑复合膜分相屏蔽计算机电缆
    DJYP3VP3(DJYJP3VP3)铜芯聚乙烯（或交联聚乙烯）绝缘聚氯乙烯护套铝塑复合膜分相和总屏蔽计算机电缆

    三、使用特性

    1        额定电压U0/U为300/500V。

    2        电缆导体长期允许最高工作温度为90℃。

    3        电缆运行最低环境温度0℃。

    4        最小弯曲半径为电缆外径的6倍。

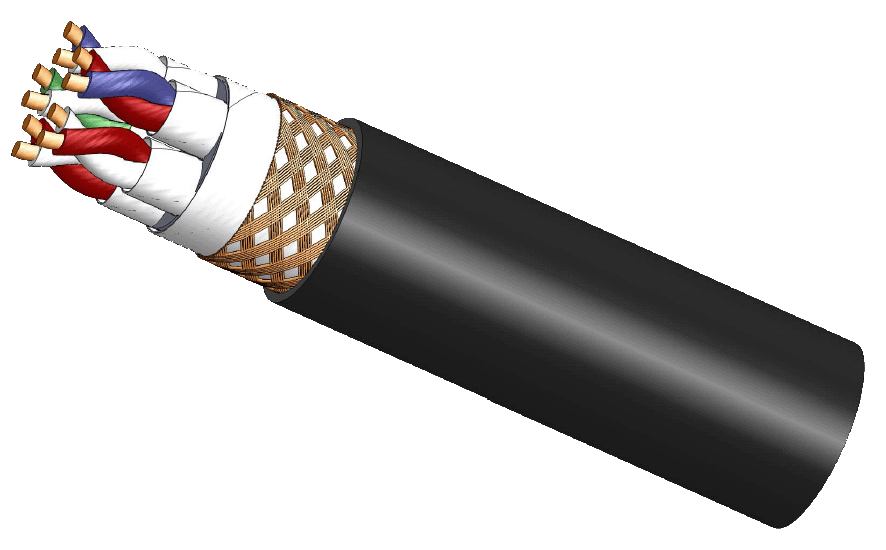

    四、典型结构图

    1副本

    五、技术参数

    1、导体电阻、标称厚度、颜色

    标称截面/mm2

    导体电阻/Ω/km

    第一种导体    		绝缘标称厚度/mm
    聚氯乙烯、低烟无卤聚烯烃聚乙烯
    0.536.00.60.5
    0.7524.50.60.6
    118.10.60.6
    1.512.10.70.6
    2.57.410.70.7

    2、技术性能

    序号项目单位标准值
    聚乙烯聚氯乙烯聚烯烃
    1电性能电压试验，AC 1.5kV，5min——不击穿
    2物理机械性能绝缘老化前抗张强度不小于N/mm212.512.59.0
    老化前后抗张强度变化率不超过%±25±25±30
    老化前断裂伸长率不小于%150150125
    老化后断裂伸长率不小于%-150100
    老化前后断裂伸长率变化率不超过%±25±25±40
    3外护套老化前抗张强度不小于N/mm212.512.59.0
    老化后抗张强度不小于N/mm212.512.57.0
    老化前后抗张强度变化率不超过%±25±25±30
    老化前断裂伸长率不小于%150150125
    老化后断裂伸长率不小于%-150110
    老化前后断裂伸长率变化率不超过%±25±25±30
    4
    		阻燃性能ZA顺利获得GB/T 18380.33中规定的A类成束燃烧试验；试样炭化部分高度不大于m2.5
    ZB顺利获得GB/T 18380.34中规定的A类成束燃烧试验；试样炭化部分高度不大于m2.5
    ZC顺利获得GB/T 18380.35中规定的A类成束燃烧试验；试样炭化部分高度不大于m2.5
    应用说明

    本产品适用于额定电压U0/U为300/500V及以下的输配电线路上。

    适用于电子计算机系统、监控回路、自动化控制系统的信号传输及检测仪器、仪表连接用连接线。
